Cilindros hidráulicos de dirección y elevación trasera del tractor
  • Cilindros hidráulicos de dirección y elevación trasera del tractorCilindros hidráulicos de dirección y elevación trasera del tractor
  • Cilindros hidráulicos de dirección y elevación trasera del tractorCilindros hidráulicos de dirección y elevación trasera del tractor

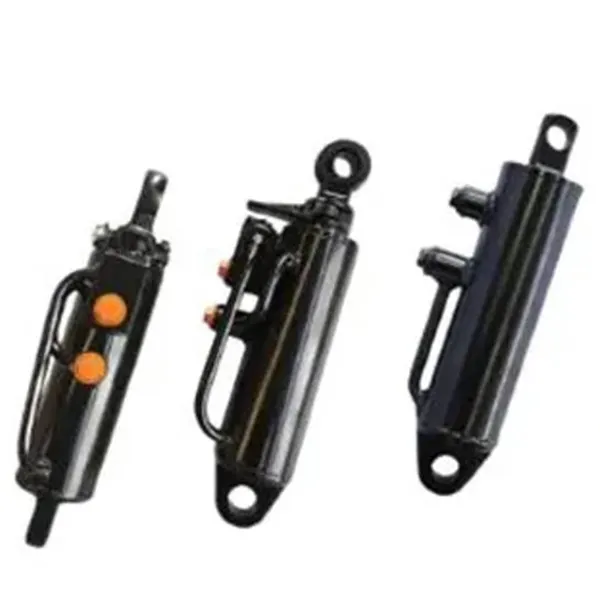

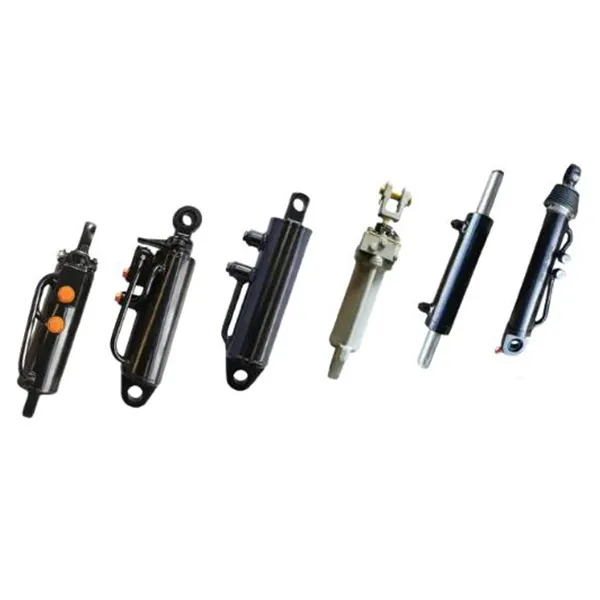

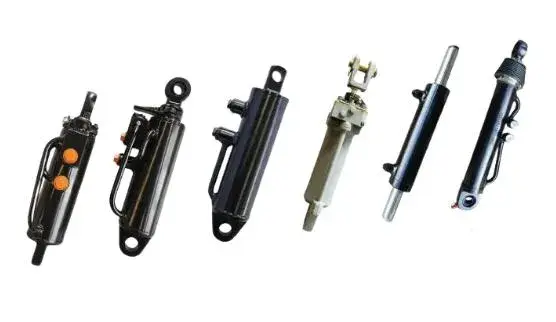

Cilindros hidráulicos de dirección y elevación trasera del tractor

Cilindros hidráulicos de dirección y elevación trasera del tractor: 7 modelos estándar que cubren un diámetro de 40 a 80 mm, una varilla de 20 a 35 mm, una carrera de 120 a 200 mm y una distancia de montaje de 301 a 532 mm. Los modelos de elevación trasera incluyen el reemplazo 800.55A.01 y los pares izquierdo/derecho para varillajes de dos cilindros; Los modelos de dirección con eje delantero utilizan un recorrido más corto para una respuesta más rápida de las ruedas. Los cuerpos de los cilindros son de aleación de acero engrosado con una varilla rectificada endurecida y un limpiador de polvo delante del sello principal. Envíe su antiguo modelo de cilindro o su diámetro, carrera y distancia de montaje; confirmamos el modelo correspondiente y le devolvemos una cotización de fábrica dentro de las 24 horas.

Reemplazo OEM · Hidráulica agrícola

Cilindros hidráulicos de dirección y elevación trasera del tractor: 7 modelos, diámetro de 40 a 80 mm, montaje de 301 a 532 mm

Un cilindro hidráulico de un tractor falla en el campo por una de tres razones: el orificio es demasiado pequeño para la elevación carga, el sello de la varilla no puede resistir el polvo y lodo, o la distancia de montaje no coincide con el varillaje que usted ya lo tengo. Esta página enumera siete modelos estándar que cubren la dirección del eje delantero y la elevación trasera de tres puntos. en plataformas de tractores comunes, con diámetro, varilla, carrera y distancia de montaje indicadas para cada uno para que pueda igualar un Reemplazo antes de realizar el pedido.

7Modelos estándar
40-80 milímetrosDiámetro del agujero
20-35 milímetrosDiámetro de la varilla
120-200 milímetrosAtaque
301–532 milímetrosDistancia de montaje
2Tipos de funciones
CostumbreDiámetro, carrera, puertos

Tabla de modelos: diámetro interior, varilla, carrera y distancia de montaje

Siete modelos estándar para elevación trasera del tractor y dirección del eje delantero
Modelo Diámetro interior (mm) Varilla (mm) Carrera (mm) Distancia de montaje (mm) Función
HSG55/32×125-324 55 32 125 324 Cilindro de elevación trasero del tractor (par izquierdo/derecho)
HSG63/32×125-324 63 32 125 324 Cilindro de elevación trasero del tractor (par izquierdo/derecho)
HSG63/35×120-301 63 35 120 301 Cilindro de elevación trasero del tractor (par izquierdo/derecho)
HSG80/32×200-532 80 32 200 532 800.55A.01 cilindro de elevación trasero
HSG40/20×175-323 40 20 175 323 Cilindro de dirección del eje delantero del tractor
HSG40/25×176-520 40 25 176 520 Cilindro de dirección del eje delantero del tractor
HSG50/30×175-465 50 30 175 465 Cilindro de dirección del eje delantero del tractor

Se pueden producir otras combinaciones de diámetro interior, vástago, carrera y distancia de montaje según el dibujo. Si su enlace utiliza un Diferente diámetro de pasador o ángulo de puerto, envíe las dimensiones y confirmaremos el cilindro correspondiente antes producción.

Resumen de especificaciones por función

¿Qué cambia entre los grupos de elevación trasera y dirección?
Grupo de funciones Rango de diámetro Gama de varillas Rango de carrera Uso típico
Cilindros de elevación traseros 55 – 80 milímetros 32 – 35 milímetros 120 – 200 milímetros Enganche de tres puntos, elevación de implementos pesados, reemplazo 800.55A.01
Cilindros de dirección del eje delantero 40 – 50 milímetros 20 – 30 milímetros 175 – 176 milímetros Dirección hidrostática en el eje delantero, giros cerrados en cabeceras

Los modelos de elevación trasera utilizan un orificio más grande porque la carga de elevación se lleva a cabo en el vástago del cilindro durante el transporte. Los modelos de dirección utilizan un diámetro más pequeño y una carrera más larga para brindar un cambio más rápido del ángulo de la rueda con un flujo más bajo.

Lo que importa cuando se reemplaza un cilindro de tractor

01

El tamaño del orificio determina la fuerza de elevación

La fuerza de elevación es el área del orificio multiplicada por la presión hidráulica. Un cilindro de elevación trasera de 55 mm de diámetro y un cilindro de 80 mm. El cilindro de diámetro interior que funciona con el mismo sistema hidráulico del tractor no produce la misma capacidad de elevación. si lo eres Reemplazo de un cilindro desgastado y el implemento se ha vuelto lento para elevarse, verifique las dimensiones del diámetro interior y de la varilla. contra la mesa antes de asumir que la bomba tiene la culpa. Elcilindros hidraulicos para tractoresLa página de categoría enumera la gama más amplia si ninguno de los siete modelos coincide con su vínculo.

02

La superficie del vástago y la calidad del sello determinan la vida útil

Un cilindro de tractor trabaja con polvo, purines y pulverizaciones de fertilizantes. La varilla es la primera superficie que sufre: Una vez que comienzan las picaduras, el sello de labio no puede sostenerse y el aceite pasa por el limpiador. Este cilindro utiliza un endurecido, varilla de tierra con un revestimiento anticorrosión multicapa, combinada con un limpiador de polvo delante del sello principal para que Las partículas abrasivas se detienen antes de que lleguen al labio de sellado. Para el lado de la dirección específicamente, consulte elcilindro hidráulico de direcciónpágina.

03

La distancia de montaje debe coincidir con el varillaje, no con el nombre del modelo.

Dos cilindros pueden compartir el mismo diámetro y carrera pero utilizar diferentes centros cerrados. Si la distancia de montaje es incorrecto, el varillaje no alcanzará la elevación total o tocará fondo antes de que se levante el implemento. la mesa Lo anterior indica la distancia de montaje para cada modelo porque esa es la dimensión que decide si el pernos del cilindro. Para tareas de elevación más allá del enganche de tres puntos, elcilindro de elevación hidráulicarango Cubre carreras más largas y mayor tonelaje.

04

La posición del puerto y el tamaño del pin son los puntos de personalización.

Cuando un tractor es antiguo o importado, es posible que el cilindro original ya no esté disponible. Ángulo de babor, babor La rosca, el diámetro del pasador y el ancho del ojo se pueden ajustar para que coincidan con el varillaje existente, de modo que el cilindro encaje sin modificar el tractor. Envía una foto o boceto del cilindro antiguo con las dimensiones marcadas y nosotros confirmará si un modelo estándar funciona o se necesita uno modificado. Explora el completocilindro hidráulicocatalogo para otras aplicaciones móviles y agrícolas.

Dónde se utilizan estos cilindros

Elevación trasera de tres puntos

Arados, rastras, sembradoras y empacadoras transportadas en el elevador trasero. Los cilindros izquierdo y derecho se suministran como un par cuando el tractor utiliza cilindros de elevación gemelos.

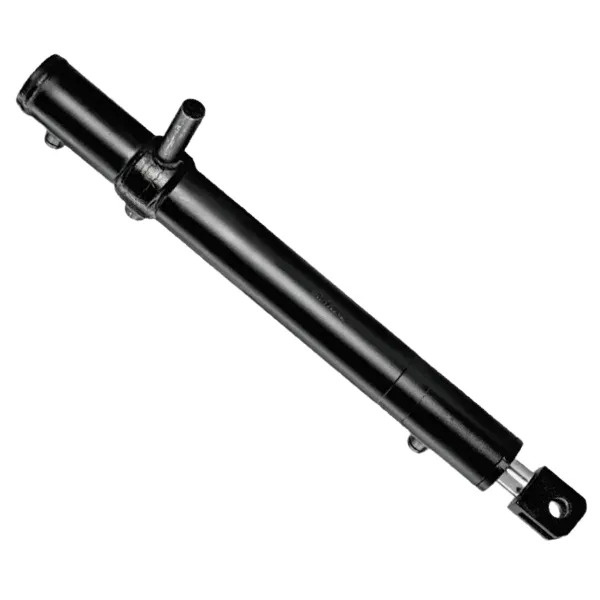

Dirección del eje delantero

Dirección hidrostática en tractores que utilizan un cilindro de doble efecto en el eje delantero. Carrera más corta, respuesta más rápida, radio de giro más cerrado en la cabecera.

Reemplazo del fabricante original

Reemplazo directo para 800.55A.01 y números de pieza comunes de la serie HSG. La distancia de montaje y la posición del puerto se comparan con el original antes del envío.

Construcciones agrícolas personalizadas

Cosechadoras, pulverizadores y cargadores especiales que necesitan un diámetro, carrera o extremo de varilla no estándar. Producido sobre plano con el mismo tratamiento de sellos y varillas.

Haga coincidir un cilindro con el varillaje de su tractor

Envíe el número de modelo, o el diámetro, la varilla, la carrera y la distancia de montaje de su cilindro anterior. nosotros lo haremos confirme el modelo coincidente, verifique las dimensiones del puerto y del pin y envíe una cotización directa de fábrica, generalmente dentro de las 24 horas. Diámetro y carrera personalizados disponibles bajo pedido.
