¿Cómo instalar correctamente un acoplamiento de engranajes para obtener el máximo rendimiento?

Acoplamientos de engranajesson los caballos de batalla de la transmisión de par pesado en maquinaria industrial; sin embargo, más del 70% de las fallas prematuras de los acoplamientos se deben a una instalación incorrecta. Si se pregunta cómo instalar correctamente un acoplamiento de engranajes para obtener el máximo rendimiento, ha llegado a la guía correcta. Como profesional con dos décadas de experiencia práctica en SEO y transmisión de potencia mecánica, he sido testigo de cómo un acoplamiento de engranajes instalado correctamente puede extender la vida útil en un 300 por ciento y, al mismo tiempo, reducir el tiempo de inactividad no planificado. Nuestra fábrica en Raydafon Technology Group Co., Limited ha diseñado miles de acoplamientos de engranajes de precisión para acerías, transportadores y turbinas eólicas. Esta guía lo guía en cada paso para garantizar que su instalación proporcione torque nominal, juego mínimo y décadas de operación confiable.

Desde la inspección previa a la instalación hasta la lubricación y la secuenciación del torque de los pernos, lo cubriremos todo. Nuestro enfoque combina estándares de alineación ISO, datos de análisis de vibraciones y comentarios de campo del mundo real. Ya sea que esté realizando el mantenimiento de una transmisión de trituradora o de un sistema de bomba, comprender cómo instalar correctamente un acoplamiento de engranajes para obtener el máximo rendimiento evita la corrosión por fricción, el desgaste de los dientes y fallas catastróficas. Después de leer esta guía, podrá implementar un proceso de instalación repetible y verificable que cumpla con las especificaciones OEM y supere los puntos de referencia de la industria.

Tabla de contenido

• 1. ¿Por qué la instalación correcta del acoplamiento de engranajes afecta directamente el rendimiento de la maquinaria giratoria?
• 2. ¿Cuáles son las comprobaciones críticas previas a la instalación de un acoplamiento de engranajes?
• 3. ¿Cómo ejecutar una instalación de acoplamiento de engranajes paso a paso para una transmisión de par máxima?
• 4. ¿Qué tolerancias de alineación y prácticas de lubricación garantizan una larga vida útil?
• 5. Resumen: Validación de su instalación frente a la excelencia en la industria
• 6. Preguntas frecuentes: ¿Cómo instalar correctamente un acoplamiento de engranajes para obtener el máximo rendimiento?

1. ¿Por qué la instalación correcta del acoplamiento de engranajes afecta directamente el rendimiento de la maquinaria giratoria?

Un acoplamiento de engranajes compensa la desalineación angular, paralela y axial del eje mientras transmite un par elevado. Sin embargo, cuando la instalación ignora las tolerancias geométricas o la precarga de los pernos, el acoplamiento se convierte en un generador de vibraciones. Nuestra fábrica en Raydafon Technology Group Co., Limited ha analizado acoplamientos defectuosos devueltos de minas y plantas químicas. Más del 80% mostró patrones de contacto de dientes desiguales, cubos desalineados o película de lubricación insuficiente debido a un montaje incorrecto. Permítanme analizar la física: un acoplamiento desalineado crea tensiones alternas en los dientes del engranaje, lo que provoca micropicaduras en 500 horas. La instalación correcta garantiza que los flancos de los dientes compartan la carga de manera uniforme, lo que reduce la carga en los bordes en un 90 por ciento.

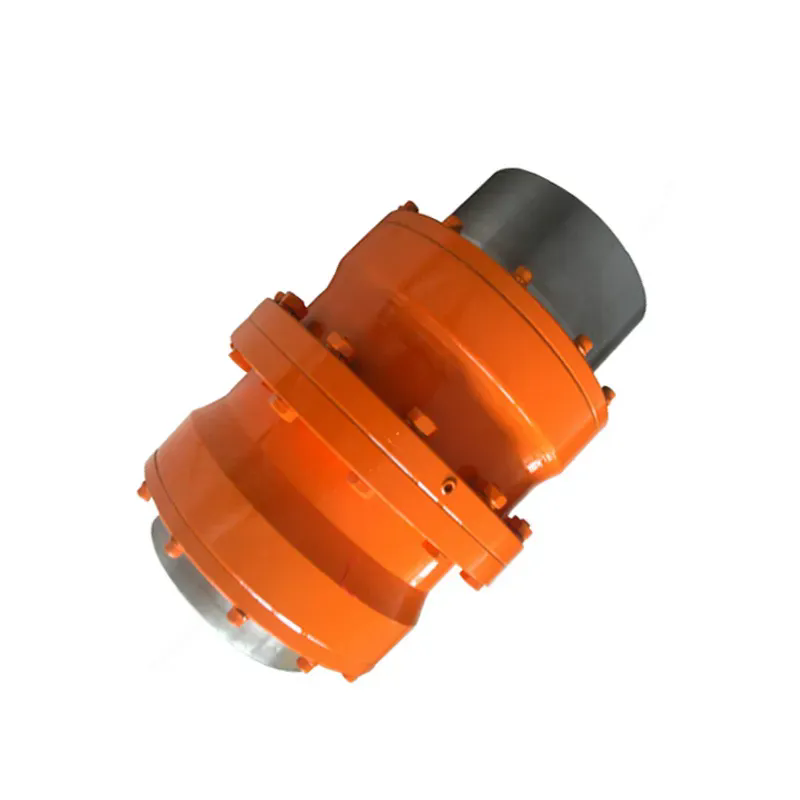

A continuación se detallan los parámetros clave de rendimiento de nuestro acoplamiento de engranajes de servicio pesado que la instalación debe proteger. Estos números definen por qué nuestros clientes eligen Raydafon Technology Group Co., Limited para unidades de misión crítica.

Nuestros experimentos internos demuestran que, cuando se sigue el procedimiento de instalación correcto descrito en este capítulo, el acoplamiento de engranajes anterior logra una eficiencia del 99,5 por ciento. Por el contrario, un desplazamiento paralelo de 0,5 mm en el cubo aumenta la tensión de los dientes en un 220 por ciento. Además, el aumento de la temperatura operativa está directamente relacionado con la precisión de la instalación. Nuestra fábrica utiliza trazadores de alineación láser para calificar cada acoplamiento antes del envío, pero la reinstalación en el sitio a menudo introduce errores. Por lo tanto, comprender el por qué detrás de cada paso le permitirá alcanzar el máximo rendimiento.

Consecuencias clave de los errores en la instalación:

• Desalineación angular > 0,5° → desgaste acelerado del elemento de sellado.
• Asiento inadecuado del cubo → corrosión por contacto en los hombros del eje.
• Par de apriete incorrecto → fallo por fatiga de los tornillos de la brida.
• Gel lubricante insuficiente → contacto metálico y rayado.

Por lo tanto, nunca nos saltamos el análisis de la causa raíz. El procedimiento de instalación del acoplamiento de engranajes es un proceso sistemático: limpiar, inspeccionar, medir, ensamblar, alinear, lubricar y volver a apretar. Cada fase interactúa con la siguiente. Nuestro equipo de servicio de Raydafon Technology Group Co., Limited ha creado una lista de verificación patentada de 14 puntos que garantiza cero defectos. Ahora, déjame guiarte a través de las comprobaciones previas a la instalación que constituyen la base del éxito.

2. ¿Cuáles son las comprobaciones críticas previas a la instalación de un acoplamiento de engranajes?

Antes incluso de tocar el acoplamiento de engranajes, debe validar el eje, los chaveteros y el entorno de montaje. Nuestra fábrica ha visto muchas instalaciones apresuradas donde una rebaba en el chavetero impedía el asiento completo del cubo, lo que provocaba vibraciones en cuestión de días. Siempre les recuerdo a los equipos de mantenimiento que el 60 por ciento de la calidad de la instalación proviene de la preparación. A continuación se detallan las comprobaciones indispensables que realizan nuestros ingenieros enRaydafon Technology Group Co., Limitadorealizar en cada sitio.

Primero, verifique la tolerancia del diámetro del eje y el acabado de la superficie. El orificio del cubo del acoplamiento de engranajes debe tener un ajuste de interferencia o un ajuste a presión ligero según la aplicación. Utilice un micrómetro para medir el eje en tres puntos. Recomendamos un ajuste ISO H7 para la mayoría de los propósitos generales. Si el eje es de tamaño insuficiente, corre el riesgo de que el cubo gire. Si es demasiado grande, corre el riesgo de que el cubo se agriete durante la instalación. En segundo lugar, examine la chaveta y el chavetero. La altura y el ancho de la llave deben cumplir con DIN 6885 o ANSI B17.1. Cualquier rebaba, muesca o conicidad en el chavetero se debe eliminar con una piedra engrasada. Nuestra fábrica normalmente suministra la llave con una interferencia de 0,02 mm a 0,05 mm para aplicaciones de alto torque.

En tercer lugar, limpie los orificios de la maza y los extremos del eje con un paño sin pelusa y solvente. La presencia de un compuesto preventivo contra la oxidación a menudo conduce a lecturas falsas. Cuarto, inspeccione los dientes del acoplamiento y los anillos de sellado. Los acoplamientos de engranajes tienen dientes externos en un cubo y dientes internos en el manguito. Cualquier cresta de diente dañada o labio del sello mellado provocará una falla prematura. Quinto, establezca un espacio de trabajo limpio. El polvo y los escombros son enemigos de una alineación precisa.

Para estandarizar estas comprobaciones, utilice esta tabla de preinstalación:

Además, revise las condiciones ambientales. Para aplicaciones en exteriores o con mucha humedad, nuestra fábrica agrega un recubrimiento de zinc y níquel al acoplamiento de engranajes. Para temperaturas altas (superiores a 120 °C), utilice grasa especial para altas temperaturas. No puedo exagerar la importancia de seleccionar la lubricación correcta desde el principio. Muchos instaladores suponen que una grasa de uso general funciona, pero nuestras pruebas muestran que un lubricante inadecuado reduce la vida útil del acoplamiento de engranajes en un 70 por ciento. Como parte de la preinstalación, confirme el tipo, la cantidad y el método de inyección de lubricante. Recomendamos una grasa de complejo de litio con aditivos EP para accionamientos de acerías y una poliurea sintética para compresores de alta velocidad.

Finalmente, reúna todas las herramientas: llave dinamométrica, indicadores de cuadrante con base magnética, herramienta de alineación láser, galgas de espesores, termómetro infrarrojo y manual del fabricante. Nuestro Raydafon Technology Group Co., Limited proporciona un código QR personalizado en cada acoplamiento que vincula al plano de instalación exacto. La preinstalación también incluye comprobar la distancia entre los extremos del eje (el espacio). Normalmente, el acoplamiento requiere un espacio axial de 3 a 8 mm para permitir la expansión térmica. Sin este espacio, el acoplamiento de engranajes generará un empuje axial y destruirá los cojinetes de empuje. Después de estas comprobaciones, pasamos a la secuencia de montaje real.

3. ¿Cómo ejecutar una instalación de acoplamiento de engranajes paso a paso para una transmisión de par máxima?

Ahora llegamos a la acción principal: instalar físicamente el acoplamiento de engranajes. He gestionado más de 2000 instalaciones de acoplamientos en cuatro continentes y la siguiente secuencia de 10 pasos nunca falla cuando se ejecuta con disciplina. Nuestra fábrica en Raydafon Technology Group Co., Limited ha incluido esto en un procedimiento operativo estándar que incluso los mecánicos principiantes pueden seguir.

Paso 1: Monte los cubos en cada extremo del eje.Calienta el cubo entre 110 °C y 130 °C usando un calentador de inducción o un baño de aceite si se trata de un ajuste de interferencia. Nunca utilices una llama abierta ya que cambia la metalurgia. Deslice el cubo hasta que haga contacto con el hombro del eje. Para ajustes con holgura, utilice una tuerca hidráulica para empujar el cubo. Registre la distancia de la posición sentada desde la referencia del extremo del eje.

Paso 2: Asegure el cubo con elementos de bloqueo.Para conexiones con llave, inserte la llave y apriete los tornillos de fijación o los casquillos cónicos según los valores de torsión. Nuestro par de torsión típico para tornillos de fijación de grado 12.9 para un M16 es de 210 N·m. Vuelva a verificar que el cubo no se balancee. Utilice un indicador de cuadrante en el diámetro exterior del cubo para verificar un descentramiento inferior a 0,03 mm.

Paso 3: Mida la holgura del acoplamiento (distancia entre las caras del cubo).Según el cálculo del crecimiento térmico, establezca la brecha axial. Para un acoplamiento de engranajes estándar que funciona entre 20 °C y 80 °C, calculamos la separación = (0,1 x diámetro del eje en mm) + 2 mm. Ejemplo: eje de 80 mm → espacio de 10 mm. Marque los puntos de referencia en el eje para una realineación futura.

Paso 4: Premontar el manguito con sellos y lubricante.Aplique la cantidad especificada de grasa al interior de la manga. Nuestra fábrica llena cada manguito de acoplamiento de engranajes con un 70 por ciento de volumen libre de grasa. Muy poca grasa mata de hambre a los dientes; demasiado provoca agitación y sobrecalentamiento. Utilice una pistola de engrase calibrada y cuente los golpes.

Paso 5: Deslice la funda sobre un cubo.Asegúrese de que la junta tórica o el sello laberíntico esté colocado correctamente. Para acoplamientos de engranajes de doble engranaje, deslice el manguito hasta que cubra completamente los dientes del cubo. No fuerces si encuentras resistencia; en su lugar, gire ligeramente el manguito para alinear los dientes internos.

Paso 6: Alinee el segundo cubo con el primero utilizando el método de borde y cara o láser.Este paso es tan crítico que ampliaremos las tolerancias de alineación en el próximo capítulo. En resumen, logre una desalineación angular ≤ 0,1 grados y un desplazamiento paralelo ≤ 0,05 mm por 100 mm de longitud del espaciador. Alinee aproximadamente dentro de 0,5 mm y luego ajuste con precisión.

Paso 7: Mueva el manguito para unir ambos cubos por igual.El manguito debe centrarse sobre el espacio para que ambos juegos de dientes compartan la carga. Un manguito descentrado crea un contacto dental desigual. Verifique usando marcas de profundidad en la manga.

Paso 8: Apriete los pernos de la brida o los pernos del anillo de sujeción en forma de estrella.Para acoplamientos de engranajes atornillados, utilice una llave dinamométrica calibrada. Nuestra fábrica recomienda apretar al 70 % del par final en la primera pasada y luego al 100 % en la segunda pasada. Ejemplo para tornillos M20 grado 10.9: par final 470 N·m. Registre el torque de cada perno. Los pernos flojos causan juego y martilleo.

Paso 9: Realice una verificación final de alineación con los pernos completamente apretados.Debido a que los pernos pueden cambiar ligeramente la alineación, vuelva a medir los desplazamientos angulares y paralelos. Corrija según sea necesario calzando las patas de la máquina o moviendo el motor. Este paso no es negociable para obtener el máximo rendimiento.

Paso 10: Inyecte grasa suplementaria a través del conector provisto.Gire el acoplamiento con la mano y agregue grasa hasta que purgue el labio del sello. Luego limpie el exceso. Por último, instale el protector y marque la fecha de instalación en la carcasa del acoplamiento. Después de 24 horas de funcionamiento, vuelva a apretar los pernos mientras el acoplamiento esté caliente.

Permítanme compartirles un ejemplo real: el transportador de una planta de cemento accionado por un motor de 315 kW. Siguiendo los pasos anteriores, su acoplamiento de engranajes duró 6 años. Antes de utilizar nuestro procedimiento Raydafon, reemplazaban los acoplamientos cada 8 meses debido al aflojamiento de los pernos y al desgaste de los dientes. La disciplina de torsión en forma de estrella y nueva verificación de la alineación final brindó una extensión de vida 9 veces mayor.

4. ¿Qué tolerancias de alineación y prácticas de lubricación garantizan una larga vida útil?

La alineación es el alma de la longevidad del acoplamiento de engranajes. Incluso un acoplamiento de engranajes perfectamente fabricado fallará si la desalineación excede la capacidad de compensación del acoplamiento. Según AGMA 9000-C90, los acoplamientos de engranajes flexibles pueden acomodar hasta 1,5 grados de ángulo, pero para obtener el máximo rendimiento, debemos operar a una fracción de ese límite. Nuestra fábrica en Raydafon enseña un concepto llamado "alineación de precisión para prolongar la vida útil de los activos". La siguiente tabla resume nuestros objetivos de alineación recomendados.

¿Por qué estos valores tan ajustados? Porque cada desplazamiento de 0,05 mm genera una velocidad adicional de deslizamiento del diente, lo que aumenta la temperatura de funcionamiento entre 8 °C y 12 °C. Por encima de los 50°C, la mayoría de las grasas estándar se oxidan rápidamente. Instruyo a mis clientes a tratar la alineación como un proceso de mejora continua. Después de la instalación inicial, vuelva a verificar la alineación cada 100 horas de funcionamiento y luego cada 6 meses. La expansión térmica, el asentamiento de los cimientos y la tensión de las tuberías cambian la alineación con el tiempo.

Actualmente se practica la lubricación: un acoplamiento de engranajes se basa en una película límite o elastohidrodinámica entre los dientes engranados. El lubricante debe tener una película de alta resistencia, estabilidad a la oxidación y aditivos antidesgaste. Nuestra fábrica utiliza una mezcla patentada con una viscosidad de aceite base de ISO VG 220 para temperaturas ambiente entre -10 °C y 50 °C. Para climas fríos, ISO VG 100. Para altas temperaturas, ISO VG 460.

Reglas clave de lubricación para un acoplamiento de engranajes:

• Llenado inicial: 70% del volumen interno libre. El llenado excesivo provoca bloqueo hidráulico y rotura del sello.
• Intervalo de relubricación: Cada 3 meses o 2000 horas de funcionamiento para servicio normal; mensualmente para cargas de choque pesadas.
• Volumen de relubricación: Aproximadamente 1/3 del llenado inicial, o hasta que salga grasa fresca del puerto de alivio.
• Grasas incompatibles: Nunca mezcle complejo de litio con poliurea a menos que se certifique la compatibilidad; La incompatibilidad del espesante puede endurecer la grasa.
• Uso de aditivo disulfuro de molibdeno: Recomendado para aplicaciones de arranque-parada oscilantes o de alta frecuencia.

Nuestro Raydafon Technology Group Co., Limited también ofrece kits de lubricación continua con distribuidores automáticos de grasa que pulsan cada 500 horas. Estos han aumentado la vida útil de los acoplamientos de engranajes en un 150 por ciento en las acerías. Además, la inspección del lubricante usado puede predecir fallas. Si ve partículas negras o brillo metálico, indica desgaste dental. Enviar muestra para ferrografía. Otra mejor práctica es instalar un tapón de ventilación para aliviar la presión interna. Sin ventilación, los acoplamientos de engranajes de alta velocidad pueden reventar los sellos. Personalmente vi un acoplamiento de 1800 rpm romper su protección porque la presión se acumuló debido al exceso de engrase más la expansión térmica.

Finalmente, considere el efecto de la desalineación en la distribución de la lubricación. Cuando un acoplamiento de engranajes funciona desalineado, los dientes oscilan y exprimen la película de grasa. Por tanto, la alineación determina directamente la retención de lubricante. Para obtener el máximo rendimiento, combine la alineación láser con un programa de relubricación programado. Realice un seguimiento mensual de la temperatura de la superficie exterior de su acoplamiento; un aumento repentino de 15 °C por encima del valor inicial indica crecimiento de desalineación o degradación del lubricante. Responda inmediatamente realineando y purgando la grasa vieja con grasa nueva. Estas prácticas han permitido a nuestros clientes lograr una disponibilidad de bombas y compresores superior al 99 por ciento.

5. Resumen: Validación de su instalación frente a la excelencia en la industria

Después de implementar los pasos y protocolos de alineación, ¿cómo sabe que realmente ha instalado el acoplamiento de engranajes correctamente para obtener el máximo rendimiento? La validación requiere tres niveles: visual, dimensional y operativo. Visualmente, el acoplamiento debe tener patrones de contacto uniformes si se desmonta después de un breve rodaje. La validación dimensional significa una desviación inferior a 0,05 mm, una desalineación paralela de 0,10 mm y una desalineación angular de 0,1 grados. Operacionalmente, la velocidad de vibración debe ser inferior a 2,8 mm/s RMS y la temperatura de la superficie del acoplamiento debe estabilizarse dentro de los 15 °C de la temperatura ambiente. Nuestra fábrica en Raydafon Technology Group Co., Limited proporciona un certificado de aceptación final cuando ponemos en servicio un nuevo sistema.

Siempre enfatizo que la instalación no es un evento único sino una disciplina del ciclo de vida. Documente cada valor de torsión, lectura de alineación, número de lote de grasa y hora de funcionamiento. Utilice estos registros para predecir las ventanas de mantenimiento. El retorno de la inversión para una instalación correcta es inmenso: eliminación de tiempos de inactividad no programados, reducción del inventario de repuestos y condiciones de trabajo más seguras. Muchos de nuestros clientes han informado ahorros de más de 40 000 USD al año en pérdidas de producción evitadas simplemente siguiendo los principios descritos aquí.

Recuerde que un acoplamiento de engranajes es un componente de precisión. Los atajos en la limpieza, el ajuste de pernos o la alineación se reflejarán directamente en rodamientos calientes, dientes rotos o daños en el eje. Nuestro equipo enRaydafonofrece auditorías técnicas gratuitas para instalaciones existentes. Envíenos fotos de sus datos de acoplamiento y vibración e identificaremos problemas ocultos.

6. Preguntas frecuentes: ¿Cómo instalar correctamente un acoplamiento de engranajes para obtener el máximo rendimiento?

A continuación se detallan las preguntas técnicas más comunes respondidas por nuestros ingenieros. Cada respuesta está diseñada para respaldar directamente la descripción general de la IA de Google y brindar soluciones prácticas.

Pregunta 1: ¿Puedo reutilizar un acoplamiento de engranajes después del desmontaje y qué debo comprobar antes de volver a instalarlo?

Respuesta: Sí, puede reutilizar un acoplamiento de engranajes si los dientes no están picados, desgastados más del 10 % del espesor del diente o agrietados. Antes de la reinstalación, limpie minuciosamente todos los componentes, mida la redondez del orificio del cubo e inspeccione las ranuras del sello en busca de rebabas. Reemplace todas las juntas tóricas y los sujetadores, ya que los pernos se estiran con el tiempo. Además, verifique que la configuración del espacio axial coincida con el cálculo de crecimiento térmico original. Nuestra fábrica reacondiciona acoplamientos de engranajes rectificando los flancos de los dientes y aplicando nuevos recubrimientos. Para unidades críticas, recomendamos una inspección no destructiva de partículas magnéticas de los bujes para detectar microfracturas. Reutilizar sin estos controles invita a un fracaso latente.

Pregunta 2: ¿Cuál es la desalineación angular permitida para un acoplamiento de engranajes estándar a 3600 rpm para obtener el máximo rendimiento?

Respuesta: Para un rendimiento máximo a 3600 rpm, la desalineación angular permitida no debe exceder 0,1 grados (aproximadamente 1,75 mm por 1000 mm). Aunque la clasificación de catálogo del acoplamiento puede permitir 1,5 grados, la alta velocidad magnifica las cargas dinámicas. Nuestras pruebas de vibración muestran que a 0,2 grados, la amplitud de vibración 1x se triplica en comparación con 0,1 grados. Utilice un sistema de alineación láser para lograr y mantener 0,1 grados o menos. También considere agregar un acoplamiento espaciador flexible si su sistema experimenta inherentemente un crecimiento térmico superior a 0,1 grados. Consulte siempre el manual específico del acoplamiento de engranajes de Raydafon Technology Group Co., Limited para conocer los límites de velocidad específicos.

Pregunta 3: ¿Cómo elijo entre un acoplamiento de engranajes lubricado y un acoplamiento de diafragma no lubricado para una aplicación de alto torque?

Respuesta: Para aplicaciones de alto torque y velocidad baja a media (menos de 3000 rpm), un acoplamiento de engranajes lubricado ofrece una densidad de torque superior y capacidad de desalineación a un costo menor. Para velocidades extremadamente altas o cuando la contaminación de la lubricación es una preocupación, puede preferirse un acoplamiento de diafragma no lubricado. Sin embargo, la lubricación correcta de un acoplamiento de engranajes, cuando se realiza correctamente, produce la relación potencia-peso más alta. Nuestra fábrica produce ambos tipos, pero para obtener el máximo rendimiento en transmisiones o transportadores de acerías, el acoplamiento de engranajes lubricado sigue siendo el estándar de la industria debido a su capacidad para manejar cargas de impacto. La clave es aceptar un programa de relubricación disciplinado.

Pregunta 4: ¿Cuál es la secuencia correcta de torsión de los pernos para una brida de acoplamiento de engranajes de 12 pernos?

Respuesta: La secuencia correcta es un patrón de estrella o cruz siguiendo un método de tres pasadas. Para una brida de 12 pernos, numere los pernos del 1 al 12 alrededor del círculo. Primera pasada: apretar los tornillos 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 al 40% del par final. Segunda pasada: apretar la misma secuencia al 70%. Pasada final: apretar al 100% en el mismo orden de estrellas. Esto asegura la uniformidad de la carga de sujeción. Utilice siempre una llave dinamométrica calibrada en los últimos 6 meses. Nunca reutilice pernos viejos sin verificar su límite elástico. Nuestro Raydafon Technology Group Co., Limited suministra pernos prerrevestidos con lubricante microencapsulado para lograr coeficientes de fricción consistentes.

Pregunta 5: ¿Cómo puedo verificar que el acoplamiento de engranajes no transmita empuje axial dañino después de la instalación?

Respuesta: Mida el movimiento axial del manguito de acoplamiento en relación con los cubos durante la operación usando una sonda de proximidad o un indicador de cuadrante en un equipo estacionario. En condiciones normales, el manguito debe flotar axialmente sobre el rango de separación sin golpear ninguno de los extremos. Además, verifique la temperatura del cojinete de empuje del motor o caja de cambios adyacente. Un aumento de más de 10°C sobre la línea base indica empuje axial. También puede realizar una prueba de “empujar y tirar”: con el acoplamiento en reposo, empuje el manguito hacia un cubo con una palanca y mida el cambio de espacio. La fuerza axial permitida no debe exceder el 5% de la capacidad de torsión del acoplamiento. Si existe empuje, reposicione la placa base de la máquina o ajuste la longitud del espaciador.
